配电助手 · 让 CAD 绘图快人一步

面向配电设计人员的 CAD 高效绘图插件，常用图形一键生成、批量处理，显著缩短重复性绘图时间。

立即下载 Windows 版 配电助手_Setup_1.0.0.0.exe · 10.9 MB · 更新于 2026-10-11
v1.0 Windows 版
  • 支持AutoCAD2013及以上版本
  • 支持浩辰CAD2021及以上版本
  • 安装简单，一键激活
  • 持续更新，免费升级

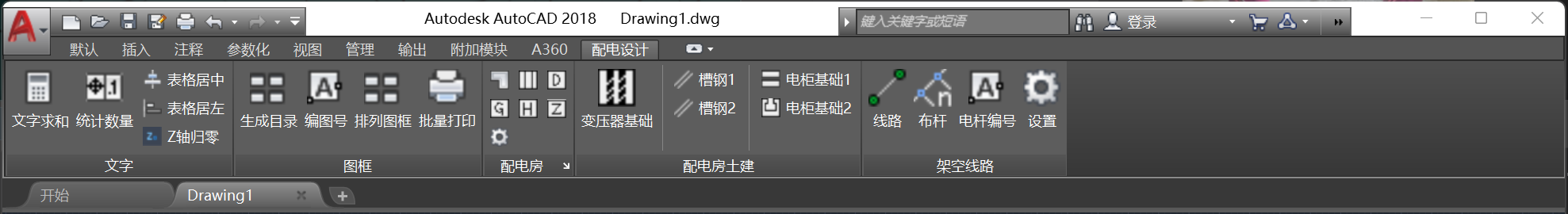

AutoCAD 配电设计选项卡

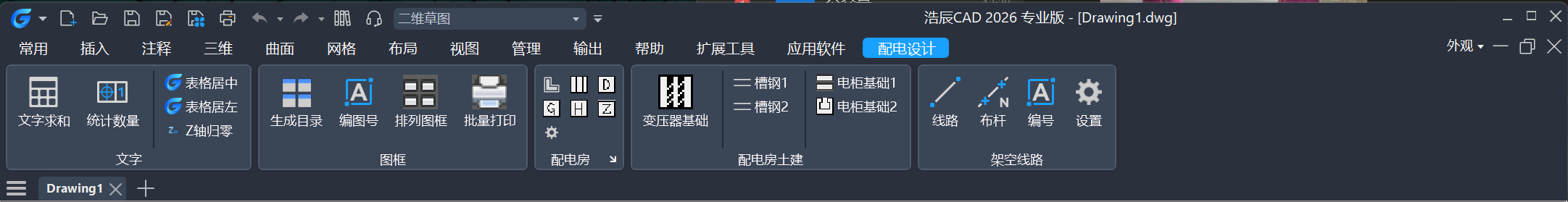

浩辰CAD 配电设计选项卡

软件介绍

把繁琐的重复绘图交给软件，把时间留给设计本身

🏗️

电气设备绘图

  • 画配电房外墙：输入配电房长宽，自动绘制外墙
  • 画变压器：选择插入点，绘制变压器平面图及标注
  • 画低压柜 / 高压柜 / 环网柜 / 直流屏：输入数量批量生成
  • 画变压器基础：在已有变压器平面图上绘制基础图
  • 画配电柜基础平面图：自动生成对应柜体基础施工图
  • 画配电柜基础槽钢：一键绘制柜体基础槽钢
🌐

架空线路设计

  • 画架空线路：选择两点自动绘制水泥杆、导线并标注档距
  • 均匀布杆：沿给定路径按设定档距自动分布电杆
  • 电杆编号：选择首尾电杆，按前缀后缀自动标注杆号
📝

文字与表格处理

  • 文字求和：选择多个文字对象自动求和，支持带单位"m"
  • 数量统计：统计多个单行文字对象出现的次数
  • 表格居中：将表格文字对象移动到单元格中央
  • 表格左对齐：将表格文字对象移动到单元格左对齐位置
�

图形与出图管理

  • Z 轴归零：将图形对象 Z 轴坐标统一归零
  • 生成目录：自动提取图框图名图号生成目录
  • 编图号：按前缀和起始编号自动从小到大编号
  • 排列图框：按给定间距整齐排列图框与目录
  • 批量打印：将图框和目录批量输出为 PDF 或直接打印
